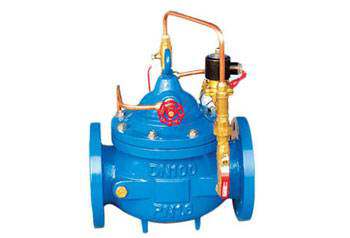

700X水泵控制閥

產品詳情

【HC700X水泵控制閥】是一種安裝在高層建筑以及其他給水系統的水泵出口處,防止介質倒流的逆止類閥門.當水泵即將停止供水前,閥門先行緩慢關閉90%左右,防止突然停泵而產生的水錘和水擊聲;當水泵完全停止后,閥門再完全關閉,防止泵出的水回流, 有效的保護水泵,免受回流的沖擊而產生反轉。【HC700X水泵控制閥】是水泵出口必不可少的保護裝置,閥門呈流線型設計,通過電磁閥的導控實現準確的啟閉,使用安全可靠,有效的防止水錘和水擊聲,使用壽命長,安裝、維修方便。
【閥門用(yong)途(tu)及(ji)特點】：
【HC700X水泵控制閥】廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。
1、當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。
2、當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
【產(chan)品(pin)技術(shu)參(can)數】：

公稱壓力(li)	1.0MPa	1.6MPa	2.5MPa
殼體試驗壓(ya)力	1.5MPa	2.4MPa	3.75MPa
密封試驗壓力	1.1MPa	1.76MPa	2.75MPa
工作溫度	0-80℃
電(dian)低動作壓(ya)力	P1≥0.07MPa
適宜交(jiao)流	220V
電磁閥適宜直流(liu)	24V
適(shi)作介質(zhi)	水(shui)

【閥門結構圖】： 【閥門零部件材料(liao)】：

零件名稱	零件材(cai)料(liao)
閥體(ti) 閥蓋	WCB
閥座閥盤	銅
密封圈 O型圈	丁腈橡膠
閥桿(gan)	2Cr13
彈(dan)簧	50CrVA
針型閥(fa)	銅合金
球(qiu)閥	銅合金
浮球閥	銅合金
微型過濾(lv)器(qi)	不銹鋼(gang)

【閥(fa)門外(wai)形及連接尺寸】：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48
