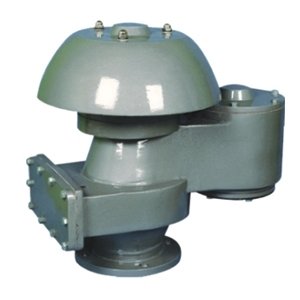

QZF-89型全天候阻火呼吸閥

產品詳情

一、性能及特點：

QZF-89型全(quan)天候阻(zu)火(huo)呼吸閥(fa)是安裝在固(gu)定頂罐(guan)(guan)上的通(tong)風裝置，起減少油品蒸發損耗，控制儲罐(guan)(guan)壓力及阻(zu)止外界火(huo)焰傳入的作(zuo)用。該閥(fa)具有通(tong)風量大，泄漏量小，耐腐(fu)蝕等特點，并有靜電(dian)(dian)接地(di)線(xian)，使該閥(fa)與罐(guan)(guan)體保持等電(dian)(dian)位。該閥(fa)具有防(fang)凍性能，適用于寒冷地(di)區。

二、主要技術參數：

正壓	353Pa (36mmH2O), 980.7Pa(100mmH2O)
負壓	294.2Pa(36mmH2O)

三、零部件材料：

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度 ℃	-30~60

四、QZF-89型全天候阻火呼吸閥國標法蘭連接外形尺寸： GB、JB

規格	安裝尺寸（mm）
規格	D1	D	L	H	N-d
DN50	?110	?140	362	360	4×14
DN80	?170	?185	513	445	4×18
DN100	?170	?205	513	445	4×16
DN150	?225	?260	640	610	8×18
DN200	?280	?315	770	700	8×18
DN250	?335	?370	918	828	12×18
DN300	?395	?435	1050	910	12×23

五、QZF-89型全天候阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準

規格	安裝尺寸（mm）
規格	D1	D	L	H	N-d
2"	120.5	152	362	360	4×14
3"	152.5	190	513	445	4×18
4"	190.5	229	513	445	4×16
6"	241.5	254	640	610	8×18
8"	298.5	343	770	700	8×18
10"	362	406	918	828	12×18
12"	483	432	1050	910	12×23
